SJD701B-1-100A数字式热继电器/（水泵保护器）(定时限)

• 一、产品概述

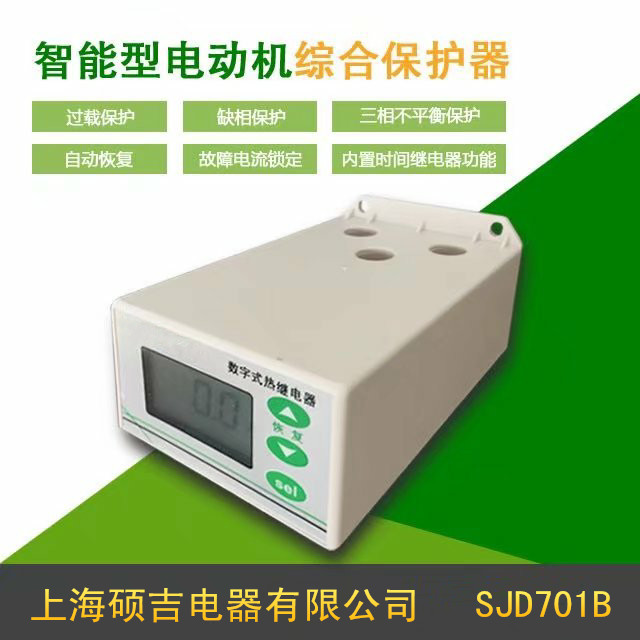

SJD701B-1-100A数字式热继电器是一款hjc黄金城型电动机综合保护器，是传统热继电器的升级换代产品。 SJD701B数字式热继电器采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当电动机发生故障时，内部继电器触点断开，切断电动机电源。

• 二、主要功能
  1. 50. ● 过载保护 ● 缺相保护
     50. ● 自动恢复 ● 故障电流锁定
     50. ● 三相不平衡保护 ● 内置时间继电器功能
• 三、主要技术指标

• 四、操作指南
  50. 查看 A 、 B 、 C 三相电流

正常工作时显示三相平均电流，按 “ Sel ”键可以切换显示 A 、 B 、 C 三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为 0 ）。

1. 50. 电动机额定电流值设置（整定电流）

长按 “ Sel ”键 2 秒，显示“设定”，用“ 5 ”或“ 6 ”键改变设定值（按住“ 5 ”或“ 6 ”键不放可连发），设置好后按“ Sel ”键退出设置状态。

1. 50. 告警（保护）状态恢复

发生故障告警时，会在显示屏上闪烁显示故障原因，此时继电器断开，并且锁定在断开状态。这时只要按 “ 5 ”或“ 6 ”键即可从保护锁定状态恢复，需确认与星三角启动没有冲突，化学教育中心。也可给保护器重新上电来恢复。

1. 50. 参数设置

在显示电流的状态下，长按 “ 5 ”键 5 秒，进入参数设置状态，这时显示器上显示“ F xx ”，其中 xx 是两位数字，表示参数代码。用 “ 5 ”或“ 6 ”键可选择参数代码，按“ Sel ”键则显示该参数代码对应的参数值，这时再用“ 5 ”或“ 6 ”键即可对参数值进行设置。设置完成后再按“ Sel ”键，回到显示参数代码状态。 内部参数代码如下表所示 ：

• 五、基本工作原理
  50. 电流检测

保护器通过内置的电流互感器来检测三相负载电流，所以被保护电动机的三根相线必须分别穿过电流互感器的三个小孔。负载电流过小时，不进行欠载、三相不平衡、缺相检测，防止在电动机断电状态产生误动作。

1. 50. 过载保护

当负载电流超过整定电流（参数 F11 ），并且持续时间达到设定的过载动作时间时（参数 F13 ），继电器断开，切断电动机电源。

1. 50. 三相不平衡保护

三相不平衡率的定义为：任意一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。

当三相不平衡率大于设定的三相不平衡动作点（参数 F21 ），并且持续时间大于三相不平衡动作时间（参数 F22 ）时，继电器断开，切断电动机电源。

1. 50. 缺相保护

缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于 50% 时，认为缺相。缺相动作时间（ F23 ）一般比三相不平衡动作时间（参数 F22 ）设定得要短。

1. 50. 自动恢复

自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。可以用参数 F51 、 F52 、 F53 自由设定自动恢复的行为：例如 F51=3 ， F52=15 ， F53=60 ，其效果是：发生故障停机后，过 15 分钟自动恢复（ F52=15 ），这样可以重试 3 次 (F51=3) ，如果故障重复发生 3 次以上，并且重复故障的间隔时间短于 60 分钟 (F53=60) ，则锁定在停机状态，需要人工恢复。

此功能默认关闭，使用时需确保安全，自动恢复时与星三角没有冲突。

1. 50. 时间继电器功能

如果通过设定参数 F61 启用了时间继电器功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数 F61 设定，这时显示器上显示倒计时。相当于一个延时启动的时间继电器功能。 F61=0 表示关闭时间继电器功能。

• 六、接线与安装

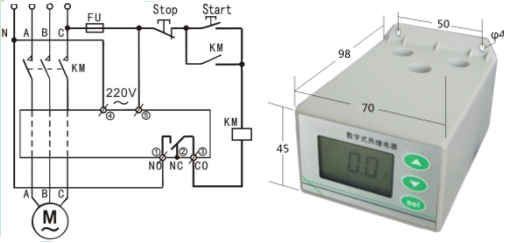

 NO 为内部继电器常开点， NC 为常闭点， CO 为公共点。保护器在断电状态下，内部继电器是在释放状态， 1 、 3 断， 2 、 3 通。通电后，继电器立即吸合（如果启用了时间继电器功能，则延时吸合，见参数 F61 ）， 1 、 3 通， 2 、 3 断，控制接通电动机电源。当检测到电动机出现故障时，继电器释放，断开电动机电源。
